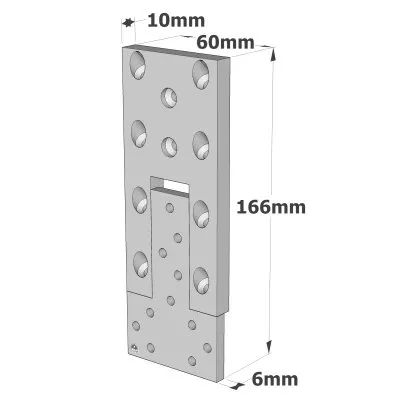

Passverbinder - Aluminium - Réf. ETB160-B

ETB-Produkt-Video

Passverbinder

Eigenschaften :

Leistungserklärugen : FR-DoP-e07/0245
Technische Zulassungen : ETA-07/0245

Werkstoff :

• Aluminium EN AW-6082 T-6 gemäß der Norm DIN EN 755-2:2000,
• Dicke : 6 mm für den männlichen Teil und 10 mm für den weiblichen Teil.

Vorteile :

• Unsichtbare Verbindung mit oder ohne Senkungen,
• In zahlreichen Anwendungen einsetzbar,
• Einbaudemonstration in der Rubrik Ressourcen/Videos,
• Feuerbeständigkeit 1/2 Stunde oder 1 Stunde bei Einhaltung bestimmter Empfehlungen. Weitere Informationen finden Sie in unserer Dokumentation Feuerwiderstand - Zuverlässigkeit und Verbinder.

Anwendungen

Träger :

• Hauptträger : Massivholz, Verbundholz, Leimholz.
• Nebenträger : Massivholz, Verbundholz, Leimholz, ...

Anwendungsbereiche :

• Balken auf Hauptträger,
• Balken auf Pfosten

Technische Daten

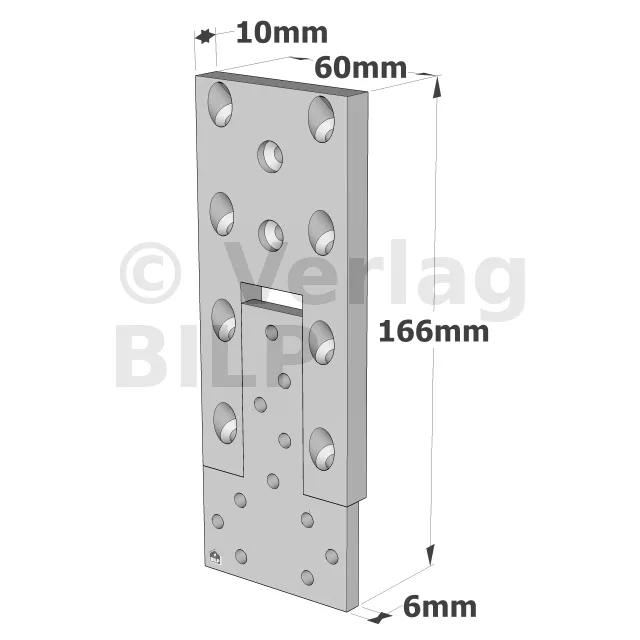

Abmessungen

Referenzen	Trägerabmessungen [mm]			Abmessungen [mm]						Bohrungen auf den Hauptträger	Bohrungen auf den Nebenträger
	Breite	Höhe		A	B	C	D	Ep1	Ep2	Ø5	Ø5.4
	Min.	Min.	Max.
ETB90-B	70	115	150	90	60	58	69	6	10	6	4
ETB120-B	70	150	200	121	60	85	95	6	10	9	6
ETB160-B	70	185	250	166	60	95	130	6	10	11	8
ETB190-B	90	220	300	195	75	138	165	6	10	19	11
ETB230-B	90	255	350	230	75	138	200	6	10	19	14

Charakteristische Werte - Balken auf Tragbalken

Referenzen	Befestigungen				Charakteristische Werte - Holz C24 [kN]
	Hauptträger		Nebenträger		R1,k
	Anzahl	Typ	Anzahl	Typ	CNA Ø4,0 x 50 mm
ETB90-B	6	CNA*	4	Schrauben SPAX-S5,0x80	11.6
ETB120-B	9	CNA*	6	Schrauben SPAX-S5,0x80	16.7
ETB160-B	11	CNA*	8	Schrauben SPAX-S5,0x80	21.7
ETB190-B	19	CNA*	11	Schrauben SPAX-S5,0x80	28.9
ETB230-B	19	CNA*	14	Schrauben SPAX-S5,0x80	34.8

CNA* verweist auf die Spalten "charakteristische Merkmale" in der Tabelle für die verschiedenen Arten von Nägeln, die auf dem Hauptträger verwendet werden können.

Charakteristische Merkmale - Balken auf Pfosten

Referenzen	Befestigungen				Charakteristische Merkmale - Holz C24 [kN]
	Hauptträger		Nebenträger		R1,k
	Anzahl	Typ	Anzahl	Typ
ETB90-B	6	CNA Ø4,0 x 50 mm	4	Schrauben SPAX-S5,0x80	11.6
ETB120-B	9	CNA Ø4,0 x 50 mm	6	Schrauben SPAX-S5,0x80	16.7
ETB160-B	11	CNA Ø4,0 x 50 mm	8	Schrauben SPAX-S5,0x80	21.7
ETB190-B	12	CNA Ø4,0 x 50 mm	9	Schrauben SPAX-S5,0x80	24.1
ETB230-B	12	CNA Ø4,0 x 50 mm	10	Schrauben SPAX-S5,0x80	25.6

Umsetzung

Befestigungen
Um die Lasten zu gewährleisten, müssen die verwendeten Nägeln und Schrauben der ETA-04/0013 und den unten angegebenen Empfehlungen entsprechen:
Eurocode 5 erlaubt die Verwendung von Nägeln und Schrauben, die nicht CE-gekennzeichnet sind. Dies führt jedoch zu einer erheblichen Verringerung der Lasten. Beziehen Sie sich auf die Berechnungen der Befestigungen in Eurocode 5. Wenden Sie sich an unsere technische Abteilung.

Auf Nebenträger :

• Schraube SPAX-S5,0x80 mit Vollgewinde

Auf Hauptträger:

• CNA Ø4,0 x 50 mm-Kammnägel
• CSA Ø5,0 x 40 mm-Schrauben

Installation

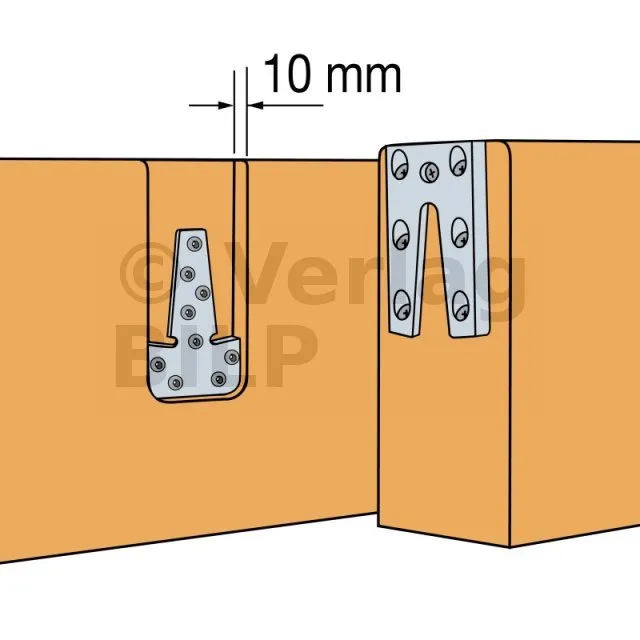

Die Montage der ETB-Passverbinder wird durch die Verwendung einer ab Lager erhältlichen Montageschablone vereinfacht. Die Ansenkung wird mit einem Fräser Ø16 mm und einer Unterlegscheibe Ø30 mm vorgenommen.

Schritt 1: Montage des männlichen Teils des ETB an den Hauptträger:
1. Legen Sie die Schablone so an, dass die rechte Kante nach unten zeigt. Stellen Sie Teil 2 der Schablone so ein, dass die Position stimmt.
2. Führen Sie die Senkung mit einem ∅16-Fräser und einer ∅30-Scheibe bis zu einer Tiefe von 10 mm durch. Um Bewegungen während der Bearbeitung zu vermeiden, können Sie die Schablone mithilfe der dafür vorgesehenen Bohrung auf den Balken schrauben.
3. Befestige die ETB-Patrize am unteren Teil der Senkungen mit Kammnägeln CNA Ø4,0 x 50 mm oder Schrauben CSA Ø5,0 x 40 mm.

Schritt 2 : Montage der ETB-Buchse am Nebenträger :

1. Legen Sie die Schablone so an, dass die schräge Kante nach unten zeigt. Stellen Sie Teil 2 der Schablone so ein, dass die Schablone in die richtige Position gebracht wird.

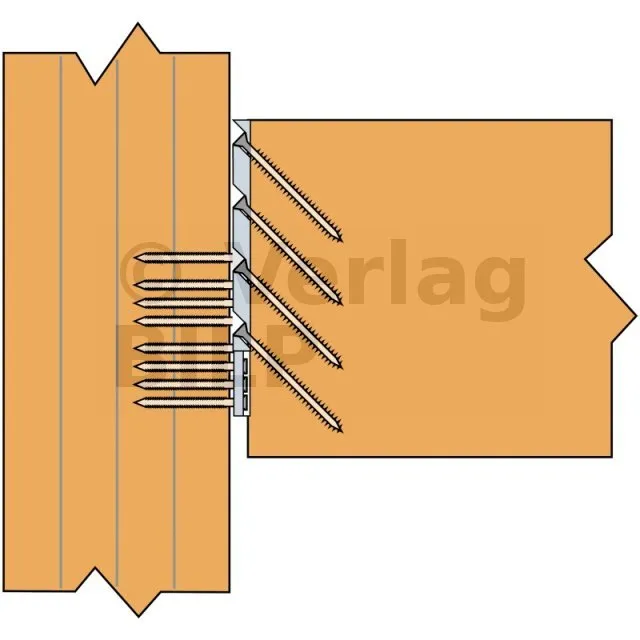

2. Befestigen Sie die Matrize auf dem Nebenträger und stützen Sie sich dabei auf die Schablone, damit sie sich beim Verschrauben nicht bewegt. Die Schablone kann auch auf den Träger geschraubt werden, um zu verhindern, dass sie sich während des Vorgangs bewegt. Die Befestigung erfolgt mit Hilfe von Schrauben SPAX-S5,0x80, die in einem Winkel von 45° positioniert sind.

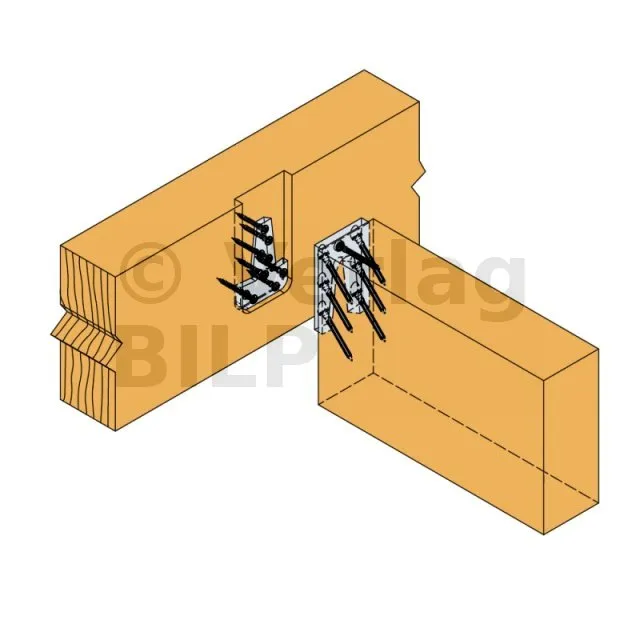

Schritt 3: Endmontage
1. Fügen Sie den männlichen und den weiblichen Teil zusammen,
2. Die Endmontage ist dann völlig unsichtbar!

Art der Aufforderung

fertige Terrasse

Verbindung im Gefälle - nur positives Gefälle

Eckverbindung - Ansicht von oben

Dieser innovative und diskrete Balkenträger ermöglicht es, die Ästhetik einer traditionellen Passverbinderverbindung zu reproduzieren. Er kann in der Werkstatt vormontiert werden und verfügt über die CE-Kennzeichnung.
