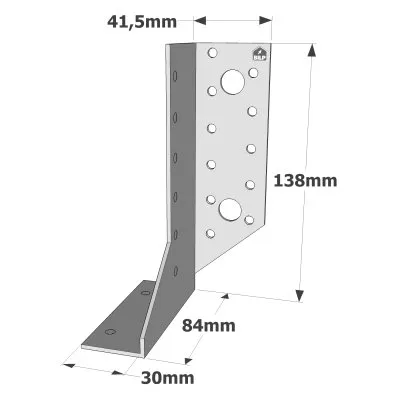

Balkenschuhe zweiteilig T340 RECHTS - Réf. SDED340/30

AUF LAGER
Sofortiger Versand verfügbar für 25 Einheiten verfügbar.
1€99
  inkl. MWST  / Balkenschuh

  • Referenz
    SDED340/30
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
  • Marke
    SIMPSON Strong-Tie
  • Tiefe (C)
    84mm
  • Dicke
    2mm
  • Maximale Höhe des Nebenträgers aus Holz
    207mm
  • Mindesthöhe des Nebenträgers aus Holz
    138mm
  • Bohrungen auf dem Hauptträger
    6Ø5mm
  • Bohrungen auf den Hauptträger
    11Ø5 - 2Ø13mm
  • Befestigung des Hauptträgers
    11 - CNA ou CSA
  • Befestigung des Nebenträgers
    6 - CNA ou CSA

Balkenschuhe zweiteilig (rechts und links)

Die zweiteiligen SDE-Holzbalkenschuhe ermöglichen die Anpassung an Holzquerschnitte mit einer Breite zwischen 60 und 120 mm. Um eine gute Verbindung zu gewährleisten, ist es zwingend erforderlich, dass die Nägel in die Basis des Holzbalkenschuhs eingesetzt werden.

Eigenschaften :

Leistungserklärung : FR-DoP-e06/0270
Technische Zulassung : ETA-06/0270

Werkstoff :

  • Verzinkter Stahl S250GD + Z250 gemäß DIN EN 10346,
  • Dicke : 2 mm.

Vorteile :

  • Große Flexibilität bei der Verwendung im Neubau und bei der Renovierung...

Anwendungen

Träger :

  • Hauptträger : Holz, Beton, Stahl.
  • Nebenträger : Massivholz, Verbundholz.

Anwendungsbereiche :

  • Balken,
  • Nacharbeiten von bestehenden Verbindungen...

Installation

Befestigungen

Auf Holz :

Auf Beton :

Betonträger :

Hohlmauerwerkträger : (Lastaufnahme der Verankerungen ist zu prüfen)

Installation

Auf Holz :
1. Zeichnen Sie die Position des Nebenträgers auf dem Hauptträger an,
2. Legen Sie den Balkenschuh vor und befestigen Sie die Schenkel auf beiden Seiten,
3. Passen Sie den Balkenschuh an die Markierungen an : Der Balkenschuh sollte oben etwas weiter geöffnet sein als unten, um die Montage des Nebenträgers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Den Nebenträger in den Balkenschuh einlegen und teilweise oder vollständig festnageln.
