Sparrenkopfverbinder mit einstellbarer Neigung und Ausrichtung

LSSU-Produkt-Video

SIMPSON Strong-Tie

Unübertroffene Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Sparrenkopfverbinder mit einstellbarer Neigung

Die LSSU-Neigungs- und Ausrichtungssparrenkopfverbinder ist ein innovativer Verbinder, mit dem der für die Installation erforderliche Winkel und die Neigung vor Ort bis zu 45° in alle 4 Richtungen eingestellt werden können.

Merkmale :

Leistungserklärung : DE-DoP-e08/0053
Technische Zulassung : ETA-08/0053

Werkstoff :

  • Verzinkter Stahl S250GD + Z275 nach DIN EN 10346
  • Dicke : 2 mm

Vorteile :

  • Neigung und Winkel bauseits einstellbar,
  • Kann in allen 4 Dimensionen verwendet werden,
  • Langlöcher, die bei Bedarf ein schräges Nageln ermöglichen.
  • Komplementär zu VPA.

Anwendungen

Träger:

  • Hauptträger : Massivholz, Verbundholz, Brettschichtholz...
  • Nebenträger : I-Träger, Massivholz, Verbundholz...

Anwendungsbereich :

  • Sparrenbefestigung,
  • Querbalken,
  • Hilfssparren...

Technische Daten

Abmessungen


ArtikelAbmessungen [mm]Bohrung des HauptträgersBohrung des Nebenträgers
A B C D t Ø4x6 Ø4x6
LSSU28 38 181 89 44 1.2 10 5
LSSU210 38 216 89 44 1.2 10 7
LSSUI25 45 216 89 44 1.2 10 7
LSSUI35 60 216 89 50 1.2 10 7
LSSU275/66 66 275 90 58 1.5 18 11
LSSU275/71 71 275 90 65 1.5 18 11
LSSU210-2 78 216 89 75 1.6 18 12
LSSU410 90 216 89 69 1.6 18 12

Kennwerte - Holz auf Holz - nur Neigung

Befestigung des Mauerbalkens


ArtikelTragbalkenabmessungen [mm]BefestigungenKennwerte [kN]
Breite Höhe Hauptträger Nebenträger R1.k R2.k
Min. Max. Min. Max. Menge Typ Menge Typ I- Träger mit LVL-Gurten Holzhauptträger C24 I- Träger mit LVL-Gurten Holzhauptträger C24
LSSU28 36 38 241 241 10 3.75 x 75 5 3.75 x 30 5.1 7.3 2.4 2.4
LSSU210 36 38 302 302 10 3.75 x 75 7 3.75 x 30 5.1 7.3 2.4 2.4
LSSUI25 43 45 241 356 10 3.75 x 75 7 3.75 x 30 5.1 9.9 2.4 4
LSSUI35 56 58 241 356 10 3.75 x 75 7 3.75 x 30 9.1 9.9 2.4 4
LSSU275/66 61 63 300 450 18 3.75 x 75 11 3.75 x 30 - 10.6 - 5.7
LSSU275/71 68 70 300 450 18 3.75 x 75 11 3.75 x 30 9.1 10.6 2.4 5.7
LSSU210-2 - 2x38 241 - 18 4.0 x 100 12 3.75 x 30 9.1 - 2.4 -
LSSU410 87 89 241 356 18 4.0 x 100 12 3.75 x 30 11.2 12.4 3 2.3

Charakteristische Werte - Holz auf Holz - Winkel oder Winkel und Neigung

Befestigung des Mauerbalkens


ArtikelTragbalken [mm]BefestigungenCharakteristische Werte [kN]
Breite Höhe Hauptträger Nebenträger R1.k R2.k
Min. Max. Min. Max. Menge Typ Menge Typ I- Träger mit LVL-Gurten Nebenträgerholz C24 I- Träger mit LVL-Gurten Holznebenträger C24
LSSU28 36 38 241 241 9 3.75 x 75 5 3.75 x 30 3.4 3.2 1.5 1.5
LSSU210 36 38 302 302 9 3.75 x 75 7 3.75 x 30 3.4 3.2 1.5 1.5
LSSUI25 43 45 241 356 9 3.75 x 75 7 3.75 x 30 3.4 8.1 1.5 4
LSSUI35 56 58 241 356 9 3.75 x 75 7 3.75 x 30 6.8 8.1 6.6 4
LSSU275/66 61 63 300 450 15 3.75 x 75 11 3.75 x 30 - 10.8 - 5.7
LSSU275/71 68 70 300 450 15 3.75 x 75 11 3.75 x 30 6.8 10.8 2.4 5.7
LSSU210-2 - 2x38 241 - 14 4.0 x 100 12 3.75 x 30 6.8 - 2.4 -
LSSU410 87 89 241 356 14 4.0 x 100 12 3.75 x 30 7.2 7.1 3 2.3

Montage

Befestigungen

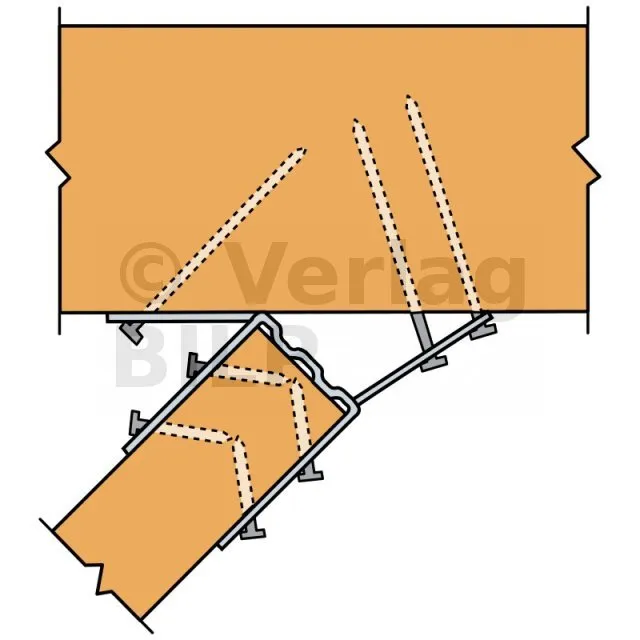

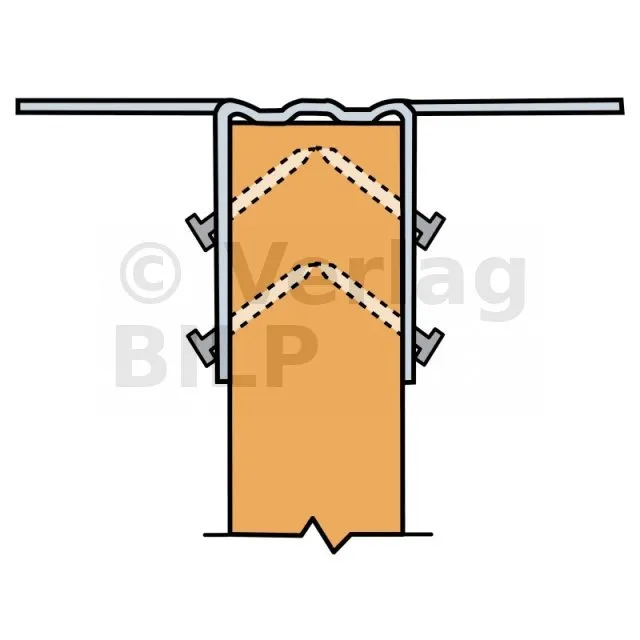

  • Langlöcher ermöglichen bei Bedarf ein schräges Nageln.
  • Eine Fußblockierung ist erforderlich, wenn eine schräge Konfiguration (Träger) vorliegt.


Der Winkel und die Neigung dieser Verbinder können vor Ort eingestellt werden. Dieses Produkt ist CE-gekennzeichnet.
