Große Balkenschuhe mit außeliegenden Schenkeln, GSE CLASSIC-Serie (Dicke 2,5 mm oder 4 mm, Tiefe 110 mm)
Die GSE deckt ein sehr breites Spektrum an Anwendungen von Massiv- und Brettschichtholz ab : die Höhen und Breiten der Holzabschnitte sind größer als die GLE.

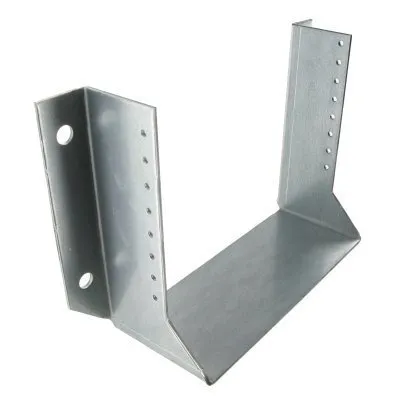

Balkenschuhe mit außeliegenden Schenkeln, GSEXL-Sortiment GROßE BREITE
Im Gegensatz zum GSE werden die GSEXL-große Breite Balkenschuhe mit außenliegenden Schenkeln für Breiten von 201 mm bis 270 mm verwendet.
Eigenschaften :
Leistungserklärungen : DE-DoP-e06/0270
Technische Zulassung : ETA-06/0270
Werkstoff :
- S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 4 mm.
Vorteile :
- Feuerbeständigkeit von 30 Minuten gemäß Eurocode 5.
Anwendungen
Träger :
- Hauptträger : Beton, Stahl oder Hohlmauerwerk.
- Nebenträger : Massivholz, Verbundholz, Leimholz, dreieckiger Binder, Profile.
Anwendungsbereich :
- Balken, Pfetten,
- Glatte Balken und Verkleidungspfosten,
- Sparrenanschläge,
- Verstärkung der bestehenden Fugen.
Abmessungen
| Artikel | Abmessungen [mm] | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Bohrungen in der Hauptträger | Nebenträger in der Nebenträger | |||
| Min. | Max. | Ø14 [mm] | Ø5 [mm] | ||||||
| GSEXL720/4X | 201 | 270 | (720-A)/2 | 110 | 41.5 | 4 | 4 | 16 | |
| GSEXL1020/4X | 201 | 270 | (1020-A)/2 | 110 | 41.5 | 4 | 6 | 30 | |
Umsetzung
Befestigungen
Auf Hauptträger :
- Kammnägel CNA Ø4,0 x 50 mm.
- Schrauben CSA Ø5.0 x 40 mm.
Auf Hauptträger :
Stahlträger :
- Schraubenbolzen Ø12 mm.
Betonträger :
- Mechanische Verankerung Ø12 mm Typ BOAX-II M12-103/5.
- Chemische Verankerung : Gewindestange Ø12 mm : LMAS M12-150/35 mit Verbundmörtel AT-HP.
Installation
Auf Beton :
1. Markieren Sie die Position des Tragbalken auf dem Hauptträger,
2. Legen Sie den Balkenschuh vor und bringen Sie die Schenkel auf jeder Seite an,
3. Den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Tragbalkens zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn mit einer Teil- oder Vollausnagelung.
An Beton :
1. Methode 1 : Markieren Sie die Position der Löcher, indem Sie den Balkenschuh am Balken anbringen,
2. Methode 2 : Markieren Sie die Position des Balkens auf dem Träger, legen Sie den Balkenschuh vor und markieren Sie die Mittelpunkte der Bohrlöcher,
3. Bohren Sie die Träger mit einem geeigneten Bohrer,
4. Legen Sie den Balkenschuh vor und befestigen Sie ihn mit Ankerbolzen an dem Träger,
5. Legen Sie den Nebenträger in den Balkenschuh, bevor Sie ihn befestigen.
Befestigung auf einem harten Träger
