IPN-HE Anker
IPN-HE-Anker
Der IPN-Anker ermöglicht die Befestigung von Holzbalken an metallischen I-Trägern vom Typ IPN. Diese Befestigung wird durch Kerben gewährleistet.
Eigenschaften
Leistungserklärungen : FR-DoP-e07/0285
Technische Zulassungen : ETA-07/0285;
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 4 mm.
Vorteile
- Ohne Befestigung am IPN befestigt.
Anwedungen
Träger
- IPN,
- Holzträger, ...
Anwendungsbereiche
- Befestigung von Holzbalken an IPN-Träger,
- Befestigung von IPN-Träger auf Holzträger, ...
Technische Daten
Abmessungen
| Referenzen | DB nr. | NOBB nr. | Abmessungen [mm] | Bohrungen | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | Dicke | Ø | Anzahl | |||

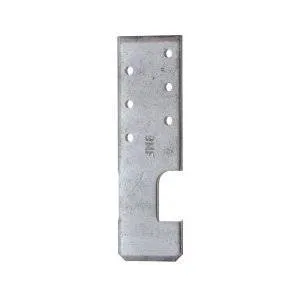

| HE135 | 1837230 | 46450297 | 135 | 40 | 30 | 15 | 4 | 5 | 6 |

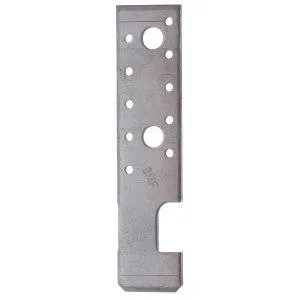

| HE175 | 8977894 | 21593900 | 175 | 40 | 30 | 15 | 4 | 5+13 | 10+2 |
Installation
Befestigungen
