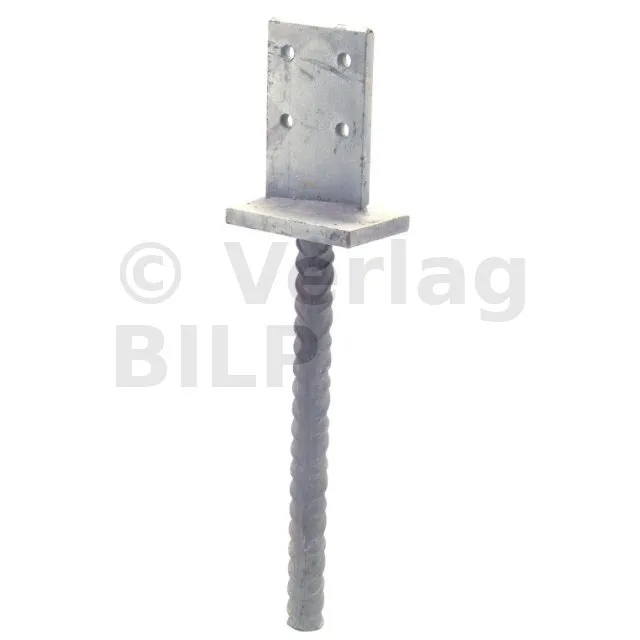

T-Pfostenträger mit Steg zum Einbetonieren

T-Pfostenträger mit Steg zum Einbetonieren

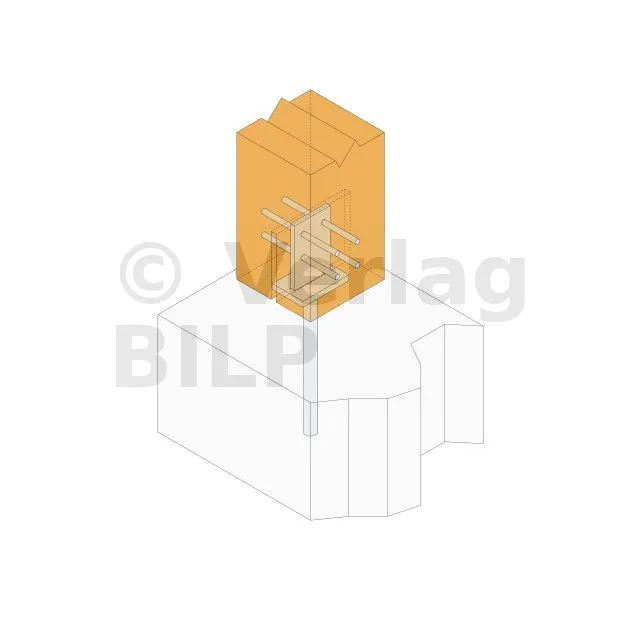

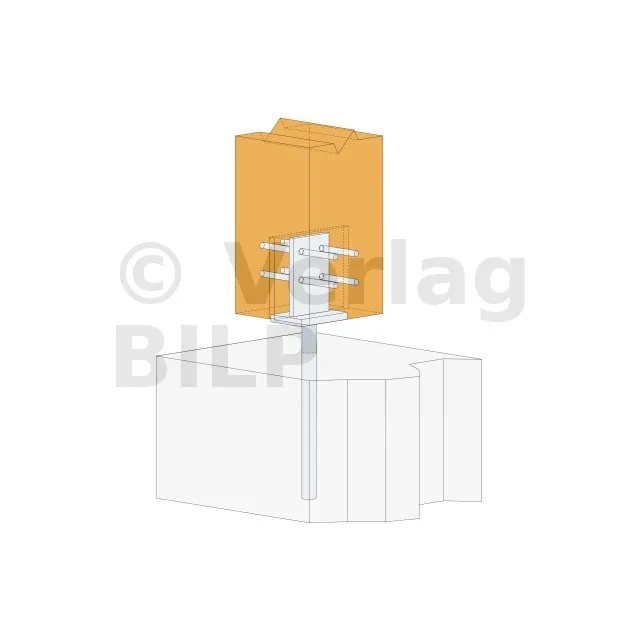

Das PIG wird verwendet, um die Pfosten zu verankern und vor Verrottung zu schützen. Er muss in den Beton eingegossen werden.

Eigenschaften :

Technische Zulassungen : ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285

Material :

  • S235JR gemäß DIN EN 10025.
  • Finish Feuerverzinkung gemäß DIN EN ISO 1461,

Vorteile :

  • Lastaufnahme beim Anheben,
  • Einstellbare Höhe dank der zu verankernden Stütze,
  • Verbesserte Diskretion.

Anwendungen

Träger :

  • Hauptträger : Beton
  • Nebenträger : Massivholz, Verbundholz, Leimholz.

Anwendungsbereiche :

  • Pfosten für Vordächer und Pergolen
  • Pfosten für Verandas und Terrassen,
  • Konsolenpfosten...

Technische Daten

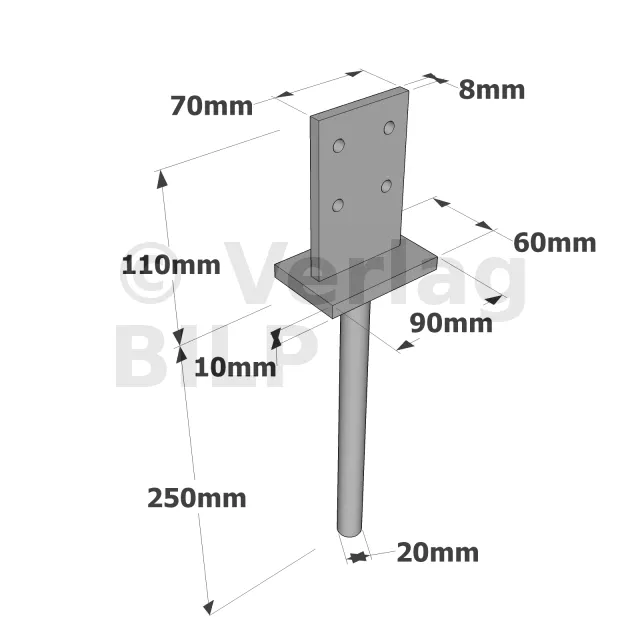

Abmessungen


ReferenzenAbmessungen [mm]Bohrungen der oberen Platte
A B C F G H t1 t2 Ø8.5
PIG 90 60 110 250 20 70 8 10 4

Produktleistung
Vorbereitung der Dielenenden
ReferenzenBefestigungenCharakteristische Werte - Holz C24 [kN]
Auf Pfosten R1.k R2.k R3.k R4.k
Anzahl Typ Pfostenbreite [mm] Pfostenbreite [mm] Pfostenbreite [mm]
60 80 100 120 60 80 100 120 60 80 100 120 140 160
PIG 4 STD8x L 54.5/kmod 13.8 16 18.7 20.7 min( 9.4 ; 7.9/kmod ) min( 10.9 ; 7.9/kmod ) min( 12.7 ; 7.9/kmod ) 7.9/kmod 3.1 4.1 min( 5.9 ; 5.3/kmod ) min( 7.9 ; 5.4/kmod ) min( 9.4 ; 5.7/kmod ) 6.3/kmod

vereinfachte charakteristische Werte

ReferenzenBefestigungenCharakteristische Werte - Holz C24 [kN]
Auf Pfosten R1.k R2.k R3.k R4.k
Anzahl Typ Pfostenbreite [mm] Pfostenbreite [mm] Pfostenbreite [mm]
60 80 100 120 60 80 100 120 60 80 100 120 140 160
PIG 4 STD8x L 77.8 13.8 16 18.7 20.7 9.4 10.9 11.3 11.3 3.1 4.1 5.9 7.9 8.1 9

* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)) beruhen. Für andere Belastungsdauern und Nutzungsklassen siehe ETE-07/0285.

Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die richtige Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
